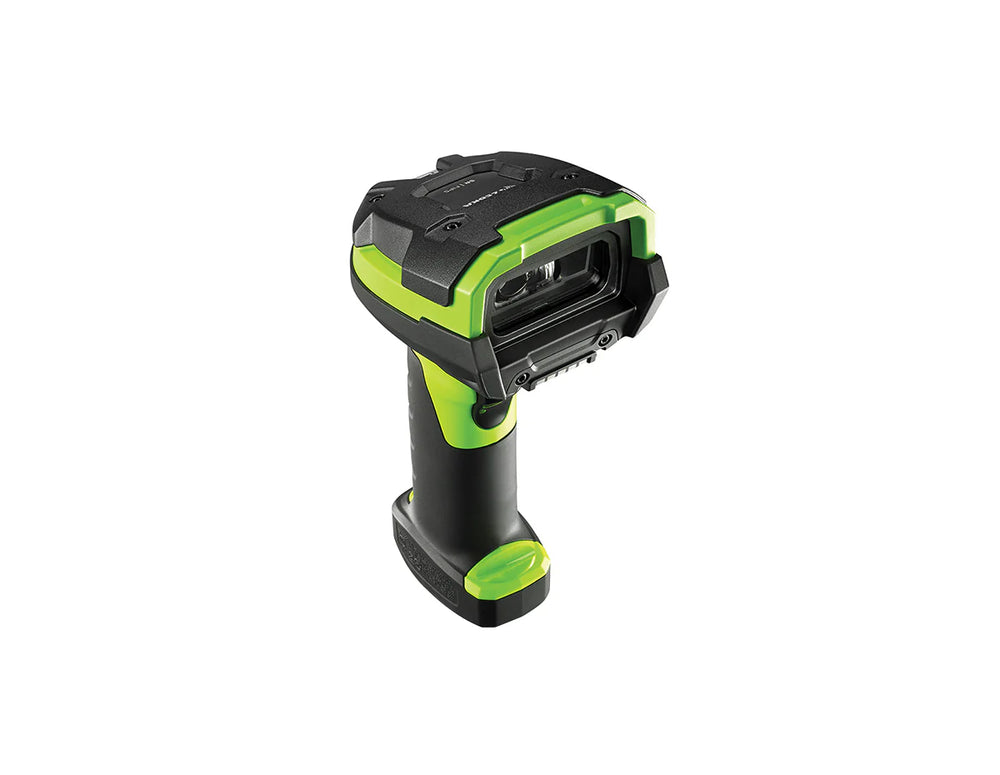

| Tabla de especificaciones del DS3608-ER/DS3678-ER |
| CARACTERÍSTICAS FÍSICAS |
| Dimensiones |
Con cable: 7.3 pulg. de alto x 3.0 pulg. de ancho x 5.2 pulg. de profundidad
18.5 cm de alto x 7.6 cm de ancho x 13.2 cm de profundidad
Inalámbrico: 7.3 pulg. de alto x 3.0 pulg. de ancho x 5.6 |
| Peso |
Con cable: 11.8 oz./334 g
Inalámbrico: 15.38 oz./436 g |
| Rango de voltaje de entrada |
Alimentado por host: 4.5 VCC mín., 5.5 VCC máx.
Fuente de alimentación externa: 11.4 VCC mín., 12.6 VCC máx. |
| Corriente de funcionamiento |
DS3608-ER (con cable:
Cerca: 360mA (típico RMS
Lejos: 800mA (típico RMS
DS3608-ER (con cable, en modo de compatibilidad de 500mA:
Cerca: 245mA (típico RMS
Lejos: 410mA (típico RMS |
| Corriente en espera |
DS3608-ER (con cable: 100 mA (típico RMS |
| Color |
Verde industrial |
| Interfaces de host admitidas |
USB, RS232, cuña de teclado
Ethernet industrial: EtherNet/IP, Profinet, Modbus
TCP y TCP/IP estándar |
| Batería |
Batería recargable de iones de litio PowerPrecision+ de 3100 mAh |
| Indicadores de usuario |
Indicador de decodificación directa; LED; pitido; vibración |
| CARACTERÍSTICAS DE RENDIMIENTO |
| Escaneos por carga completa |
70,000+ |
| Captura de imagen |
Básica |
| Aimer |
Láser de 655 nm |
| Iluminación |
Un LED de 660 nm |
| Campo de visión del generador de imágenes |
Cerca: 32° (H x 20° (V; Lejos: 12° (H x 7.6° (V |
| Sensor de imagen |
1,280 x 800 (1 megapíxel |
| Contraste de impresión mínimo |
25% de diferencia reflectante mínima |
| Inclinación/Paso/Balanceo |
Inclinación: ± 60°
Paso: ± 60°
Balanceo: ± 360° |
| CAPACIDADES DE DECODIFICACIÓN** |
| 1D |
Code 39, Code 128, Code 93, Codabar/NW7, Code
11, MSI Plessey, UPC/EAN, I 2 de 5, Korean 3 de 5,
GS1 DataBar, Base 32 (Italian Pharma |
| 2D |
PDF417, Micro PDF417, Códigos compuestos, TLC-39,
Aztec, DataMatrix, MaxiCode, QR Code, Micro QR,
Chinese Sensible (Han Xin, Códigos postales, DotCode |
| Digimarc |
Tecnología de marca de agua digital |
| Soporte IUID |
Admite el análisis de IUID, la capacidad de leer y
separar campos de IUID según los requisitos de la aplicación |
| ** Consulte la guía de referencia del producto para obtener una lista completa de las simbologías. |
| ENTORNO DE USUARIO |
| Temperatura de funcionamiento |
Con cable: -22° F a 122° F/-30° C a 50° C
Inalámbrico: -4° F a 122° F/-20° C a 50° C |
| Temperatura de almacenamiento |
(40° F a 158° F/-40° C a 70° C |
| Humedad |
5% a 95% sin condensación |
| Especificación de caída |
Soporta múltiples caídas de 8.0 pies /2.4 m sobre hormigón |
| Especificación de volteo |
5000 caídas a 3.3 pies (1 m |
| Sellado |
Escáner: IP65 e IP67
Base FLB: IP65 |
| ESD |
Según EN61000-4-2, descarga de aire de ±25 KV, descarga directa de ±10 KV, descarga indirecta de ±10 KV |
| Inmunidad a la luz ambiental |
0 a 10,000 candelas/pie/0 a 107639 lux
(luz solar directa |
| UTILIDADES Y MANTENIMIENTO |
| 123Scan |
Programa los parámetros del escáner, actualiza el firmware,
proporciona datos de código de barras escaneados e imprime informes. |
| SDK del escáner |
Genera una aplicación de escáner completa,
incluyendo documentación, controladores, utilidades de prueba y
código fuente de ejemplo. |
| Servicio de gestión de escáneres (SMS |
Gestiona de forma remota su escáner Zebra y consulta
su información de activos. |
| Conexión de red |
Conecta sin problemas los escáneres de la serie 3600 directamente a su red Ethernet industrial sin necesidad de equipos de conversión de terceros. |
| CONECTIVIDAD INALÁMBRICA |
| Radio Bluetooth |
Bluetooth Clase 1, Versión 4.0 (LE, puerto serie (SPP y perfiles HID |
| Velocidad de datos |
3 Mbit/s (2.1 Mbit/s para Bluetooth clásico
1 Mbit/s (0.27 Mbit/s para baja energía |
| Rango de radio |
Línea de visión directa al aire libre: Clase 1: Mínimo
300 pies (100.0 m; Clase 2: Mínimo 30 pies (10.0 m |
| REGULATORIO |
| Medioambiental |
RoHS EN 50581: 2012 |
| Seguridad eléctrica |
Seguridad UE: EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + AC 2011 + A2: 2013; Seguridad internacional: IEC 60950-1: 2005 + A1: 2009 + A2: 2013
Seguridad EE. UU./Canadá: UL 60950-1, segunda edición, CAN/CSA-C22.2 No. 60950-1-07 |
| Seguridad láser/LED |
Cumple con 21 CFR1040.10 y 1040.11, excepto por las desviaciones de conformidad con el Aviso láser NO. 50, con fecha del 24 de junio de 2007, e IEC/EN 60825-1:2007 y/o IEC/EN 60825-1:2014 |
| EMI/RFI |
Emisiones de TI: EN 55022: 2010/AC: 2011 (Clase B;
Inmunidad de TI: EN 55024: 2010;
Industrial pesada: EN 61000-6-2: 2005/AC:2005;
Emisiones de corriente armónica: EN 61000-3-2: 2006 + A1: 2009 + A2: 2009 (Clase B;
Fluctuación de voltaje y parpadeo: EN 61000-3-3: 2013;
Equipo eléctrico médico: EN 60601-1-2: 2007/AC: 2010, IEC 60601-1-2: 2007 (Modificado;
Dispositivos de radiofrecuencia: 47 CFR Parte 15, Subparte B, Aparato digital Clase B: ICES-003 Edición 5, Clase B |
| ADN DE CAPTURA DE DATOS |
| Herramientas de productividad |
Imágenes inteligentes PRZM
Modo Wi-FiTM amigable
Formato de datos multicódigo
Símbolo preferido |
| Herramientas de gestión |
123Scan
Gestión remota
PowerPrecision+ |
| Herramientas de visibilidad |
Diagnóstico remoto
Análisis ScanSpeed |
| Herramientas de desarrollo |
Aplicación de control de escáner
Kit de desarrollo de software
Escanear para conectar |
| RANGOS DE DECODIFICACIÓN |
| Simbología/Resolución |
Cerca/Lejos: |
| Código 128: 15 mil |
5.0-100.0 pulg./12.7-254.0 cm |
| Código 128: 40 mil |
3.5-260.0 pulg./8.9-660.4 cm |
| Código 128: 100 mil |
20-840.0 pulg./50.8-2133.6 cm |
| Matriz de datos: 10 mil |
4.0-44 pulg./10.1 - 111.76 cm |
| Matriz de datos: 200 mil |
10-500 pulg./25.4-1270.0 cm |
