| Especificaciones |

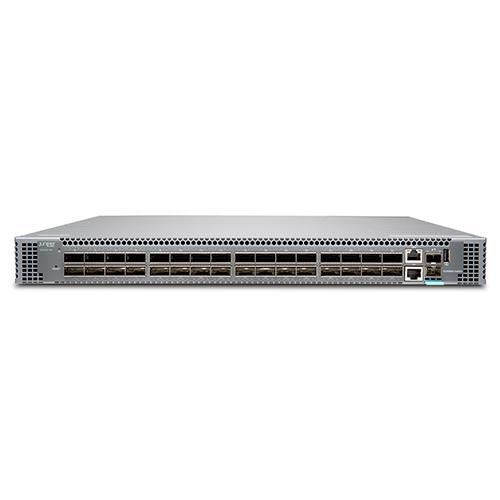

QFX5120-32C-AFO-T |
| CPU |
CPU Intel de cuatro núcleos de 2,2 GHz |
| Memoria |
16 GB |
| Almacenamiento |
SSD de 64 GB |
| Capacidad de conmutación |
6,4 Tbps (bidireccional)/2 Bpps |
| Modo de conmutación |
De corte y almacenamiento y reenvío |
| Búfer total de paquetes |
16 MB |
| Direcciones MAC por sistema |
288.000 |
| ID de VLAN |
4.093 |
| Número de grupos de agregación de enlaces (LAG) |
80 |
| Número de puertos por LAG |
64 |
| Rutas de unidifusión IPv4 |
351.000 prefijos; 208.000 rutas de host; 64 rutas ECMP |
| Rutas de multidifusión IPv4 |
104.000 |
| Rutas de multidifusión IPv6 |
52.000 |
| Rutas de unidifusión IPv6 |
168.000 prefijos; 104.000 rutas de host |
| Entradas de protocolo de resolución de direcciones (ARP) |
64.000 |
| Trama jumbo |
9.216 bytes |
| Protocolo de árbol de expansión (STP) |
- Instancias del protocolo de árbol de expansión múltiple (MSTP): 64
- Instancias del protocolo de árbol de expansión de VLAN (VSTP): 509 |
| Duplicación de tráfico |
- Puertos de destino de duplicación por conmutador: 4
- Número máximo de sesiones de duplicación: 4
- VLAN de destino de duplicación por conmutador: 4 |
| Especificaciones de software |
| Características de la capa 2 |
STP—IEEE 802.1D (802.1D-2004)
Protocolo de árbol de expansión rápida (RSTP) (IEEE 802.1w); MSTP (IEEE 802.1s)
Protección de unidad de datos de protocolo de puente (BPDU)
Protección contra bucles
Protección de raíz
RSTP y VSTP ejecutándose simultáneamente
VLAN—Troncalización de VLAN IEEE 802.1Q
Interfaz VLAN enrutada (RVI)
VLAN basada en puertos
VLAN privada (PVLAN)
Traducción de VLAN
Asignación de dirección MAC estática para interfaz
Aprendizaje de MAC por VLAN (límite)
Deshabilitar el aprendizaje de MAC
Agregación de enlaces y protocolo de control de agregación de enlaces (LACP) (IEEE 802.3ad)
MACsec con AES256 (solo QFX5120-48YM)
Chasis virtual: hasta 2 miembros en QFX5120-48Y, QFX5120-32C y QFX5120-48T |
| Características de la capa 3 (IPv4) |
Enrutamiento estático
Protocolos de enrutamiento (RIP, OSPF, IS-IS, BGP)
Protocolo de redundancia de router virtual (VRRP)
Router virtual
Retransmisión del protocolo de configuración dinámica de host (DHCP)
Protocolo de resolución de direcciones (ARP) proxy |
| Características de EVPN-VXLAN |
Enrutamiento y reenvío virtual MAC (MAC-VRF) múltiples instancias EVPN (EVI) con tipos de servicio basados en VLAN, con conciencia de VLAN, paquete de VLAN
Enrutamiento IRB simétrico con puerta de enlace de anycast e instancias EVPN de tipo 5
Proxy IGMPv2: tipos de ruta EVPN 6/7/8
ARP/ND proxy/supresión
ESI-LAG A/A multihoming usando interfaces de estilo empresarial y SP
Detección de bucle Ethernet mejorada
Reenvío basado en filtro en IRB.VGA
Política de ruta avanzada de EVPN
Superposición de ID de VLAN usando interfaces de estilo SP
Soporte de reescritura de VLAN en EVPN-VXLAN de estilo empresarial
(EP-style) interfaces – superposición de ID de VLAN en interfaces EP-style
OISM - draft-ietf-bess-evpn-irb-mcast
Soporte de reescritura de VLAN en EVPN-VXLAN de estilo empresarial
(EP-style) interfaces – superposición de ID de VLAN en interfaces EP-style |
| Características de multidifusión |
Protocolo de administración de grupos de Internet (IGMP): v1, v2, v3
Snooping de IGMP: v1, v2 y v3 (solo capa 2)
Filtro IGMP
Multidifusión independiente del protocolo en modo disperso (PIM-SM), multidifusión específica de fuente PIM (PIM-SSM), PIM en modo denso (PIM-DM) en caso de uso de tejido IP puro
Protocolo de descubrimiento de fuentes de multidifusión (MSDP) |
| Agregación de enlaces |
MC-LAG
Algoritmo de equilibrio de carga LAG: tráfico puenteado o enrutado (unicast o multicast)
IP: Protocolo de inicio de sesión (SIP), Protocolo de Internet dinámico (DIP), puerto de origen TCP/UDP, puerto de destino TCP/UDP
Capa 2 y no IP: MAC SA, MAC DA, Ethertype, ID de VLAN, puerto de origen |
| Calidad de servicio (QoS) |
QoS L2 y L3: Clasificación, reescritura, colas
Limitación de velocidad:
Limitación de entrada: control de un solo nivel de dos colores, control de dos niveles de tres colores
Limitación de salida: control, acción de reducción de marca de control
Conformación de salida: por cola en cada puerto
10 colas de hardware por puerto (8 unicast y 2 multicast)
Cola de prioridad estricta (SPQ), round-robin ponderado de déficit conformado (SDWRR), detección temprana aleatoria ponderada (WRED), descarte de cola ponderado
Remarcado 802.1p
Criterios de clasificación de capa 2: interfaz, dirección MAC, Ethertype, 802.1p, VLAN
Capacidades de evitación de congestión: WRED
Confianza IEEE 802.1p (entrada)
Remarcado de paquetes puenteados
Copia predeterminada de DSCP interno a externo para EVPN-VXLAN |
| Seguridad y filtros |
Inicio de sesión y contraseña de interfaz seguros
RADIUS
TACACS+
Filtros de entrada y salida: permitir y denegar, filtros de puerto, filtros de VLAN y filtros enrutados, incluidos los filtros de puerto de administración
Acciones de filtro: registro, registro del sistema, rechazar, duplicar a una interfaz, contadores, asignar clase de reenvío, permitir, descartar, controlar, marcar
SSH v1, v2
Soporte ARP estático en tejido IP puro
Control de tormentas, deshabilitación de errores de puerto y recuperación automática
Filtrado de direcciones MAC de origen en el puerto
Snooping de DHCP en caso de uso de tejido IP puro |
| Almacenamiento IP |
Control de flujo basado en prioridad (PFC)—IEEE 802.1Qbb, DCBX
PFC usando DSCP y notificación explícita de congestión (ECN) para ROCEv2 |
| Alta disponibilidad |
Detección de reenvío bidireccional (BFD)
Detección de fallas de enlace ascendente |
| MPLS |
Rutas conmutadas por etiqueta (LSP) estáticas
Señalización de LSP basada en RSVP
Señalización de LSP basada en LDP
Túnel LDP (LDP sobre RSVP)
Clase de servicio MPLS (CoS)
Soporte LSR MPLS
Túnel IPv6 (6PE) (a través de la columna vertebral IPv4 MPLS)
VPN L3 IPv4 (RFC 2547, RFC 4364) |
| Plataformas de gestión y análisis |
Juniper Apstra para centros de datos
Juniper Mist Wired Assurance para campus
Junos Space® Network Director para campus
Paragon Insights |
| Duplicación de tráfico |
Basado en puertos
Puerto LAG
Basado en VLAN
Basado en filtro
Duplicación a destino local
Duplicación a destinos remotos (L2 sobre VLAN) |
| Gestión y operaciones de dispositivos |
Gestión y acceso de CLI basados en roles
CLI a través de consola, telnet o SSH
Ping y traceroute extendidos
Rescate y reversión de la configuración de Junos OS
Reversión de imagen
SNMP v1/v2/v3
Protocolo de gestión XML de Junos
sFlow v5
LED de baliza para puerto y sistema
Analizador de flujo en banda (IFA)
ZTP
Complemento de OpenStack Neutron
Python
Scripts de eventos, confirmaciones y operaciones de Junos OS
Interfaz de telemetría de Junos |
| Temperatura de funcionamiento |
0° a 40° C (32° a 104° F) |
| Temperatura de almacenamiento |
-40° a 70° C (-40° a 158° F) |
| Altitud de funcionamiento |
Hasta 1829 m (6000 pies) |
| Humedad relativa de funcionamiento |
5% a 90% (sin condensación) |
| Humedad relativa sin funcionamiento |
0% a 95% (sin condensación) |
| Estándares IEEE |
IEEE 802.1D
IEEE 802.1w
IEEE 802.1
IEEE 802.1Q
IEEE 802.1p
IEEE 802.1ad
IEEE 802.3ad
IEEE 802.1AB
IEEE 802.3x
IEEE 802.1Qbb
IEEE 802.1Qaz |
| Estándares T11 |
INCITS T11 FC-BB-5 |
| RFC compatibles |
RFC 768 UDP
RFC 783 Trivial File Transfer Protocol (TFTP)
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 826 ARP
RFC 854 Cliente y servidor Telnet
RFC 894 IP sobre Ethernet
RFC 903 RARP
RFC 906 Arranque TFTP
RFC 951 1542 BootP
RFC 1058 Protocolo de información de enrutamiento
RFC 1112 IGMP v1
RFC 1122 Requisitos del host
RFC 1142 Protocolo de enrutamiento intradominio OSI IS-IS
RFC 1256 Protocolo de detección de enrutadores IPv4 ICMP (IRDP)
RFC 1492 TACACS+
RFC 1519 Enrutamiento entre dominios sin clases (CIDR)
RFC 1587 Opción OSPF de área no tan stub (NSSA)
RFC 1591 Sistema de nombres de dominio (DNS)
RFC 1745 BGP4/IDRP para interacción IP-OSPF
RFC 1772 Aplicación del protocolo Border Gateway en Internet
RFC 1812 Requisitos para enrutadores IP versión 4
RFC 1997 Atributo de comunidades BGP
RFC 7348 VXLAN: red de área local extensible virtual
RFC 8365 NVO: solución de superposición de virtualización de red mediante Ethernet VPN (EVPN-VXLAN)
OISM - Reenvío de multidifusión entre subredes optimizado para EVPN (OISM) - draft-ietf-bess-evpn-irb-mcast
Proxy IGMP y MLD para EVPN - draft-ietf-bess-evpn-igmp-mld-proxy
RFC 2030 SNTP, Protocolo de tiempo de red simple
RFC 2068 Servidor HTTP
RFC 2131 Agente de retransmisión BOOTP/DHCP y host dinámico
RFC 2138 Autenticación RADIUS
RFC 2139 Contabilidad RADIUS
RFC 2154 OSPF con firmas digitales (contraseña, MD-5)
RFC 2236 IGMP v2
RFC 2267 Filtrado de ingreso de red
RFC 2328 OSPF v2 (modo de borde)
RFC 2338 VRRP
RFC 2362 PIM-SM (modo de borde)
RFC 2370 Opción OSPF LSA opaca
RFC 2385 Protección de sesiones BGP mediante la opción de firma TCP MD5
RFC 2439 Amortiguación de aleteo de ruta BGP
RFC 2453 RIP v2
RFC 2474 Definición del campo de servicios diferenciados (campo DS) en los encabezados IPv4 e IPv6
RFC 2597 Grupo PHB (comportamiento por salto) de reenvío asegurado
RFC 2598 Un PHB de reenvío expedito
RFC 2697 Un marcador de tres colores de una sola tasa
RFC 2698 Un marcador de tres colores de dos tasas
RFC 2796 Reflexión de ruta BGP: una alternativa a la malla completa IBGP
RFC 2918 Capacidad de actualización de ruta para BGP-4
RFC 3065 Confederaciones de sistemas autónomos para BGP
RFC 3376 IGMP v3 (solo modo de inclusión de multidifusión específica de la fuente)
RFC 3392 Anuncio de capacidades con BGP-4
RFC 3446 RP Anycast
RFC 3569 SSM
RFC 3618 MSDP
RFC 3623 Reinicio elegante de OSPF
RFC 4271 Protocolo de puerta de enlace de frontera 4 (BGP-4)
RFC 4360 Atributo de comunidades extendidas BGP
RFC 4456 Reflexión de ruta BGP: una alternativa al BGP interno (IBGP) de malla completa
RFC 4486 Subcódigos para el mensaje de notificación de cese de BGP
RFC 4724 Mecanismo de reinicio elegante para BGP
RFC 5549 - Anuncio de información de accesibilidad de la capa de red IPv4 con un siguiente salto IPv6
RFC 4812 Señalización de reinicio de OSPF
RFC 4893 Compatibilidad de BGP con el espacio de números AS de cuatro octetos
RFC 5176 Extensiones de autorización dinámica a RADIUS
RFC 5396 Representación textual de números de sistema autónomo (AS)
RFC 5668 Comunidad extendida BGP específica de AS de 4 octetos
RFC 5880 Detección de reenvío bidireccional (BFD) Servidor de protocolo de configuración dinámica de host (DHCP) |
| MIB admitidos |
RFC 1155 SMI
RFC 1157 SNMPv1
RFC 1212, RFC 1213, RFC 1215 MIB-II, MIB similar a Ethernet y TRAPs
RFC 1850 MIB de OSPFv2
RFC 1901 Introducción a SNMPv2 basado en la comunidad
RFC 2011 SNMPv2 para protocolo de Internet usando SMIv2
RFC 2012 SNMPv2 para el protocolo de control de transmisión usando SMIv2
RFC 2013 SNMPv2 para el protocolo de datagramas de usuario usando SMIv2
RFC 2233 El MIB del grupo de interfaces usando SMIv2
RFC 2287 MIB de paquetes de aplicaciones del sistema
RFC 2570 Introducción a la versión 3 del marco de gestión de red estándar de Internet
RFC 2571 Una arquitectura para describir marcos de gestión SNMP (acceso de solo lectura)
RFC 2572 Procesamiento y despacho de mensajes para SNMP (acceso de solo lectura)
RFC 2576 Coexistencia entre SNMP Versión 1, Versión 2 y Versión 3
RFC 2578 MIB de estructura de información de gestión SNMP
RFC 2579 Convenciones textuales SNMP para SMIv2
RFC 2580 Declaraciones de conformidad para SMIv2
RFC 2665 MIB de interfaz tipo Ethernet
RFC 2787 MIB de VRRP
RFC 2790 MIB de recursos de host
RFC 2819 MIB de RMON
RFC 2863 MIB de grupo de interfaces
RFC 2932 MIB de multidifusión IPv4
RFC 3410 Declaraciones de introducción y aplicabilidad para el marco de gestión estándar de Internet
RFC 3411 Una arquitectura para describir marcos de gestión SNMP
RFC 3412 Procesamiento y despacho de mensajes para SNMP
RFC 3413 Aplicaciones del Protocolo de administración de red simple (SNMP) (se admiten todos los MIB excepto el Proxy MIB)
RFC 3414 Modelo de seguridad basado en el usuario (USM) para la versión 3 de SNMPv3
RFC 3415 Modelo de control de acceso basado en vistas (VACM) para SNMP
RFC 3416 Versión 2 de las operaciones de protocolo para SNMP
RFC 3417 Asignaciones de transporte para SNMP
RFC 3418 Base de información de gestión (MIB) para SNMP
RFC 3584 Coexistencia entre la versión 1, la versión 2 y la versión 3 del marco de gestión de red estándar de Internet
RFC 3826 El algoritmo de cifrado estándar de cifrado avanzado (AES) en el modelo de seguridad basado en el usuario de SNMP
RFC 4188 Definiciones de objetos gestionados para puentes
RFC 4318 Definiciones de objetos gestionados para puentes con protocolo de árbol de expansión rápida
RFC 4363b MIB VLAN de puente Q |
| Seguridad |
CAN/CSA-C22.2 No. 62368-1-14 Equipos de tecnología de la información—Seguridad
UL 62368-1 Equipos de tecnología de la información—Seguridad
EN 62368-1: 2014 Equipos de tecnología de la información—Seguridad
IEC 62368-1: 2014 2.ª edición Equipos de tecnología de la información—Seguridad (todas las desviaciones por país): Esquema CB
IEC 60950-1:2005/A2:2013 Equipos de tecnología de la información—Seguridad (todas las desviaciones por país): Esquema CB |
| EMC |
EN 300 386 V1.6.1 (2012-09) Compatibilidad electromagnética y asuntos del espectro radioeléctrico (ERM) Equipos de red de telecomunicaciones
EN 300 386 V2.1.1 (2016-07) Equipos de red de telecomunicaciones; requisitos de EMC; norma armonizada que cubre los requisitos esenciales de la Directiva 2014/30/UE
EN 55032:2012 (CISPR 32:2012) Compatibilidad electromagnética de equipos multimedia—Requisitos de emisión
EN 55024:2010 (CISPR 24:2010) Equipos de tecnología de la información—Características de inmunidad—Límites y métodos de medición
Prueba de inmunidad IEC/EN 61000
AS/NZS CISPR 32:2015 Australia/Nueva Zelanda Emisiones radiadas y conducidas
FCC 47 CFR Parte 15 EE. UU. Emisiones radiadas y conducidas
ICES-003 Canadá Emisiones radiadas y conducidas
VCCI-CISPR 32:2016 Emisiones radiadas y conducidas de Japón
BSMI CNS 13438 Taiwán Emisiones radiadas y conducidas (a 10 metros)
KN32/KN35 Corea Emisiones radiadas y características de inmunidad (a 10 metros)
KN61000 Prueba de inmunidad de Corea
TEC/SD/DD/EMC-221/05/OCT-16 Norma EMC de la India |
