Artículo
|
Valor
|
|
Garantía
|
1 año
|
|
Soporte personalizado
|
OEM
|
|
Nombre de la marca
|
Endress+Hauser
|
|
Número de modelo
|

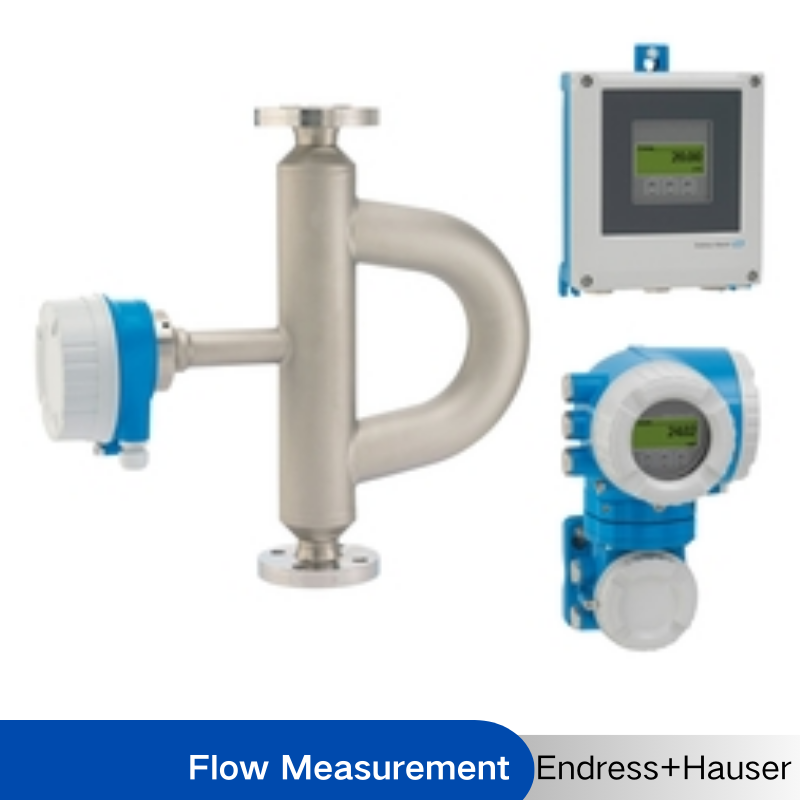

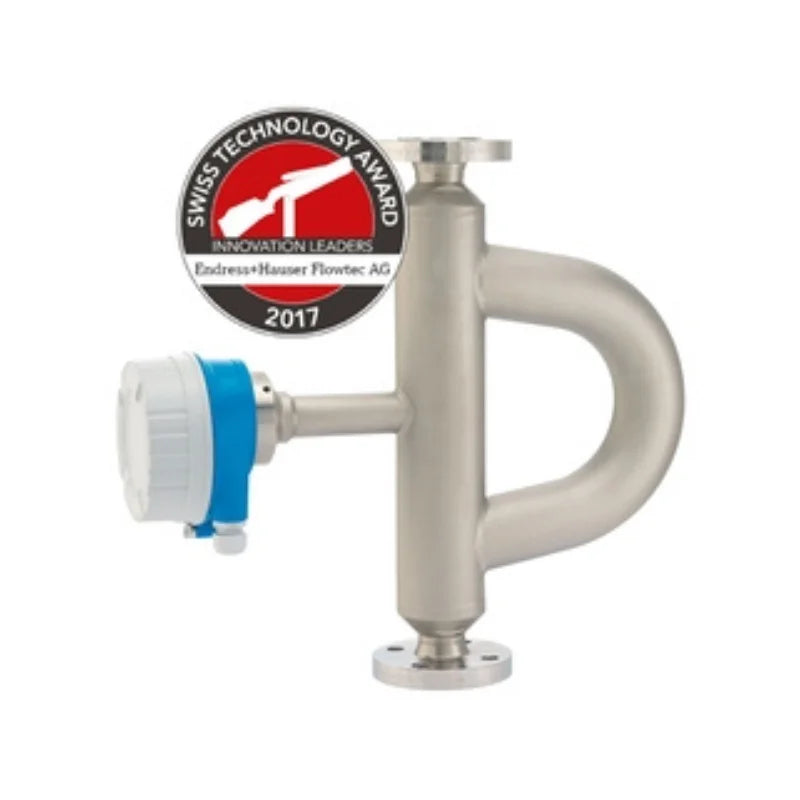

Promass Q500
|
|
Tipo
|
Medidores Coriolis, caudalímetro Coriolis
|
|
Material
|
316/316L
|
|
Título del producto
|
Especialista innovador para aplicaciones desafiantes, como versión remota con hasta 4 E/S.
Calidad de medición asegurada: precisión inigualable de flujo másico, flujo volumétrico y densidad.
Máximo rendimiento de medición para transferencia de custodia, densidad y en condiciones de proceso difíciles.
|
|
Características del sensor
|
Rendimiento optimizado para líquidos con gas arrastrado: MFT (tecnología multifrecuencia). Menos puntos de medición de proceso:
medición multivariable (caudal, densidad, temperatura). Instalación que ahorra espacio: no requiere tramos de entrada/salida.
Flujo másico: error de medición ±0.05 % (PremiumCal). Densidad: error de medición ±0.2 kg/m³. Alta relación de reducción debido a la baja pérdida de presión
punto cero.
|
|
Características del transmisor
|
Acceso completo a la información de proceso y diagnóstico: numerosas E/S y buses de campo combinables libremente. Reducción de la complejidad y
variedad: funcionalidad de E/S libremente configurable. Verificación integrada: tecnología Heartbeat.

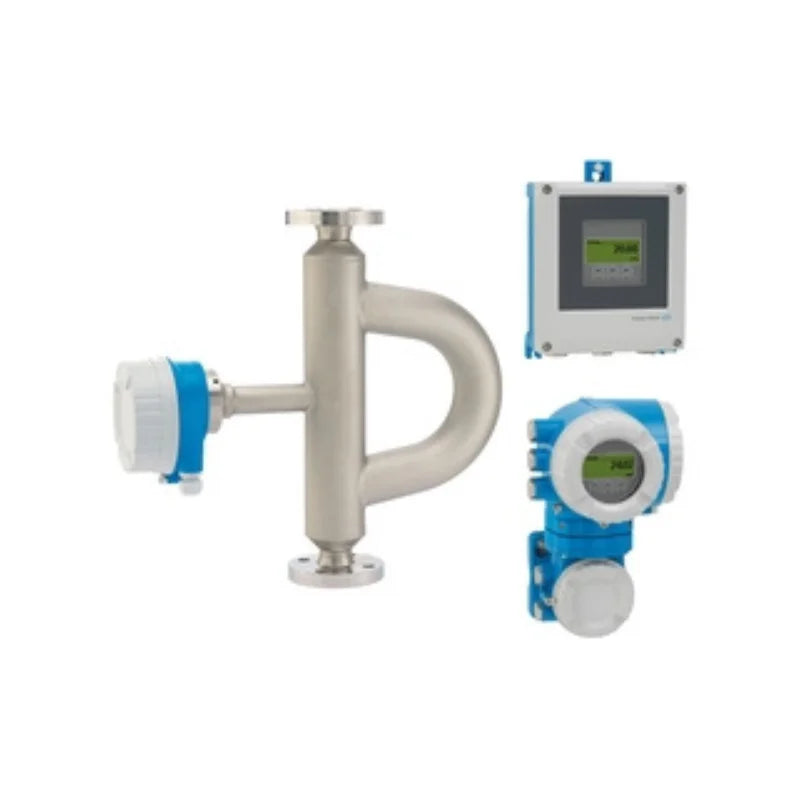

Versión remota con hasta 4 E/S. Pantalla retroiluminada con control táctil y acceso WLAN. Cable estándar entre sensor y
transmisor.
|
|
Rango de diámetro nominal
|
DN 25 a 250 (1 a 10")
|
|
Materiales en contacto con el fluido
|
Tubo de medición: 1.4404 (316/316L); acero inoxidable para aplicaciones criogénicas
Conexión: 1.4404 (316/316L)
|
|
Variables medidas
|
Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración
|
|
Error máx. de medición
|
Flujo másico (líquido): ±0.10 % (estándar), 0.05 % (opcional)
Flujo volumétrico (líquido): ±0.10 %
Flujo másico (gas): ±0.25 %
Densidad (líquido): +/-0.2 kg/m³ (estándar), +/-0.1 kg/m³ (opcional)
|
|
Rango de medición
|
0 a 2 400 000 kg/h (0 a 88183 lb/min)
|
|
Presión máxima de proceso
|
PN 100, Clase 600, 63K
|
|
Rango de temperatura del medio
|
Estándar: –50 a +205°C (–58 a +401 °F)
Opcional: –196 a +150 °C (–321 a +302 °F)
|
|
Rango de temperatura ambiente
|
Estándar: - 40 a +60 °C (–40 a +140 °F)
Opcional: –50 a +60 °C (–58 a +140 °F)
|
|
Material de la carcasa del sensor
|
1.4404 (316L), máxima resistencia a la corrosión
Carcasa de conexión del sensor (estándar): AlSi10Mg, recubierto
Carcasa de conexión del sensor (opcional): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) similar a 316L
|
|
Material de la carcasa del transmisor
|
AlSi10Mg, recubierto; 1.4409 (CF3M) similar a 316L; Policarbonato
|
|
Grado de protección
|
Sensor versión remota (estándar): IP66/67, caja tipo 4X
Sensor versión remota (opcional): IP69. Transmisor versión remota: IP66/67, caja tipo 4X
|
|
Pantalla/Funcionamiento
|
Pantalla retroiluminada de 4 líneas con control táctil (funcionamiento desde el exterior)
Configuración posible a través de la pantalla local y las herramientas de operación
|
|
Salidas
|
4 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulso/frecuencia/conmutación (activa/pasiva)
Salida de doble pulso (activa/pasiva)
Salida de relé
|
|
Entradas
|
Entrada de estado
Entrada de 4-20 mA
|
|
Comunicación digital
|
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET sobre Ethernet-APL, Ethernet/IP, OPC-UA
|
|
Fuente de alimentación
|
24 V CC
100 a 230 V CA
100 a 230 V CA / 24 V CC (zona no peligrosa)
|
|
Aprobaciones para áreas peligrosas
|
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC
|
|
Seguridad del producto
|
CE, C-tick, marcado EAC
|
|
Seguridad funcional
|
Seguridad funcional según IEC 61508, aplicable en aplicaciones relacionadas con la seguridad según IEC 61511
|
|
Aprobaciones y certificados metrológicos
|
Calibración realizada en instalaciones de calibración acreditadas (según ISO/IEC 17025)
La tecnología Heartbeat cumple con los requisitos de trazabilidad de la medición según ISO 9001:2015 – Sección 7.1.5.2 a
(Certificado TÜV SÜD)
MI-005 Líquidos distintos del agua (hidrocarburos, gases licuados, líquidos criogénicos)
OIML R117 (líquidos distintos del agua, gases licuados, líquidos criogénicos)
NTEP (líquidos distintos del agua, líquidos criogénicos)
MC (líquidos distintos del agua, líquidos criogénicos)
|
|
Aprobaciones y certificados marinos
|
Aprobación LR, aprobación DNV, aprobación ABS, aprobación BV, aprobación CCS
|
|
Aprobaciones y certificados de presión
|
PED, CRN, AD 2000
|
|
Certificados de material
|
Material 3.1
NACE MR0175/MR0103, PMI; prueba de soldadura según EN ISO, ASME, NORSOK
|
|
Aprobaciones y certificados higiénicos
|
3-A, EHEDG, cGMP
|
