| Artículo |
Valor |
| Garantía |
1 año |
| Soporte personalizado |
OEM |
| Lugar de origen |
Suiza |
| Nombre de la marca |
Endress+Hauser |
| Número de modelo |

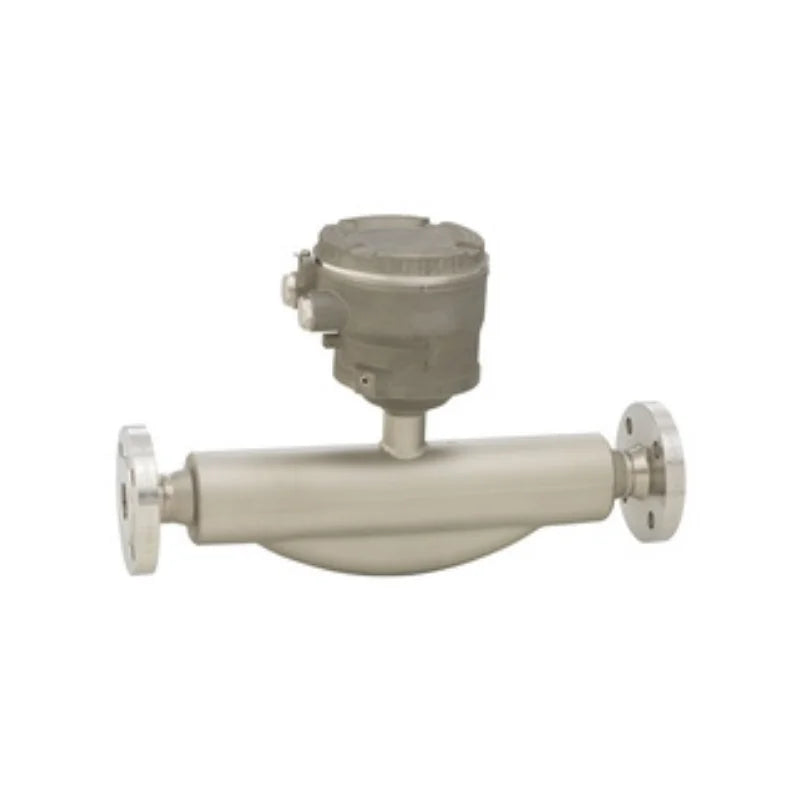

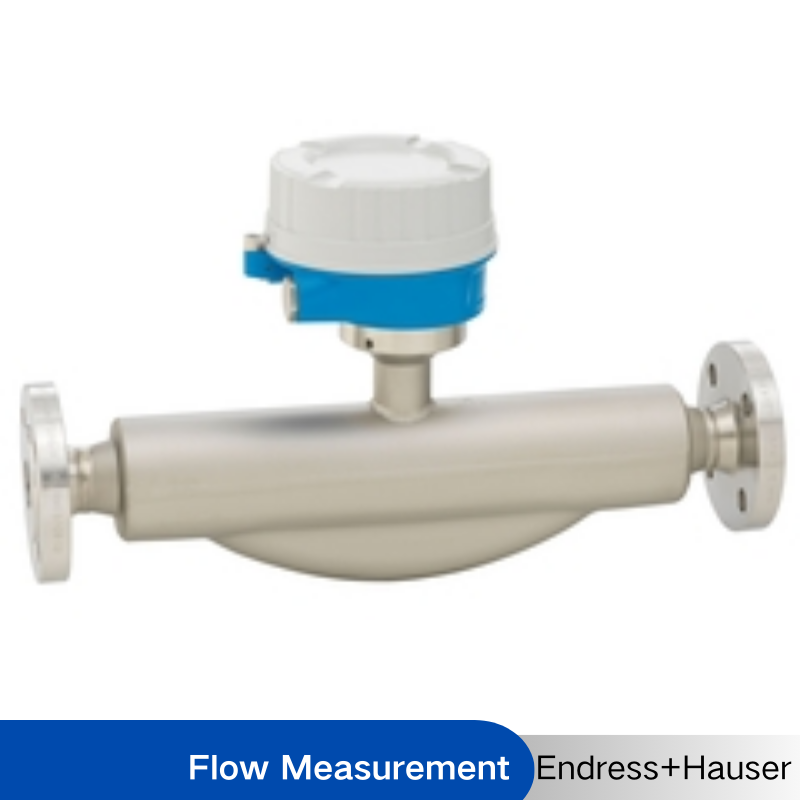

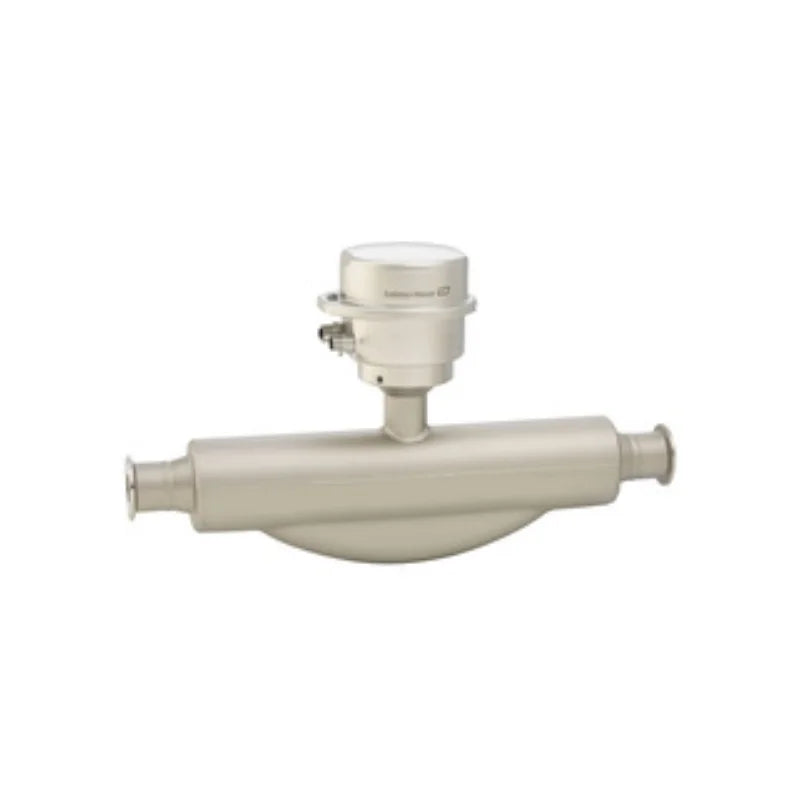

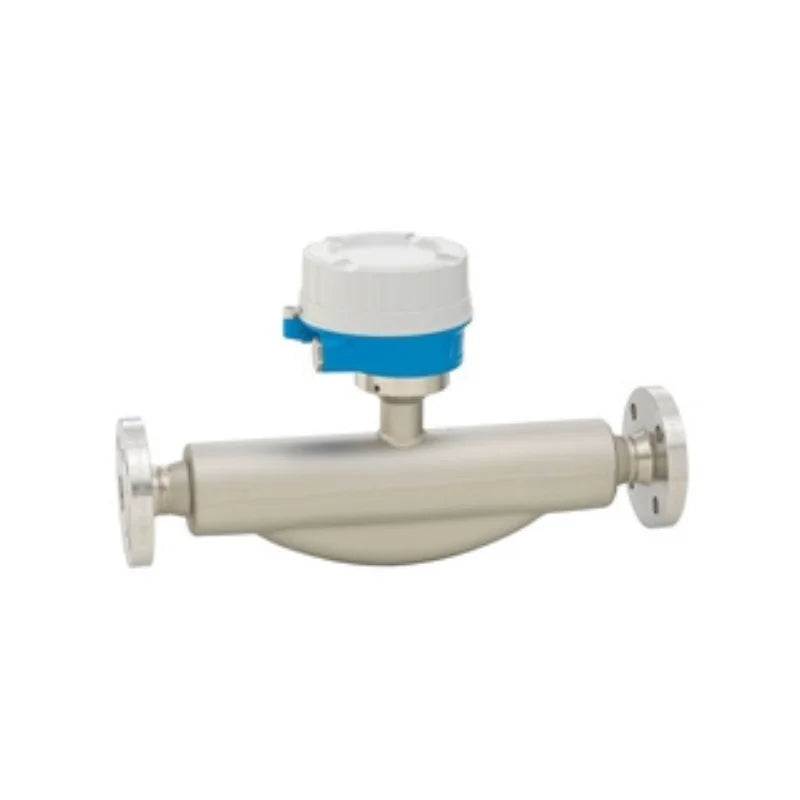

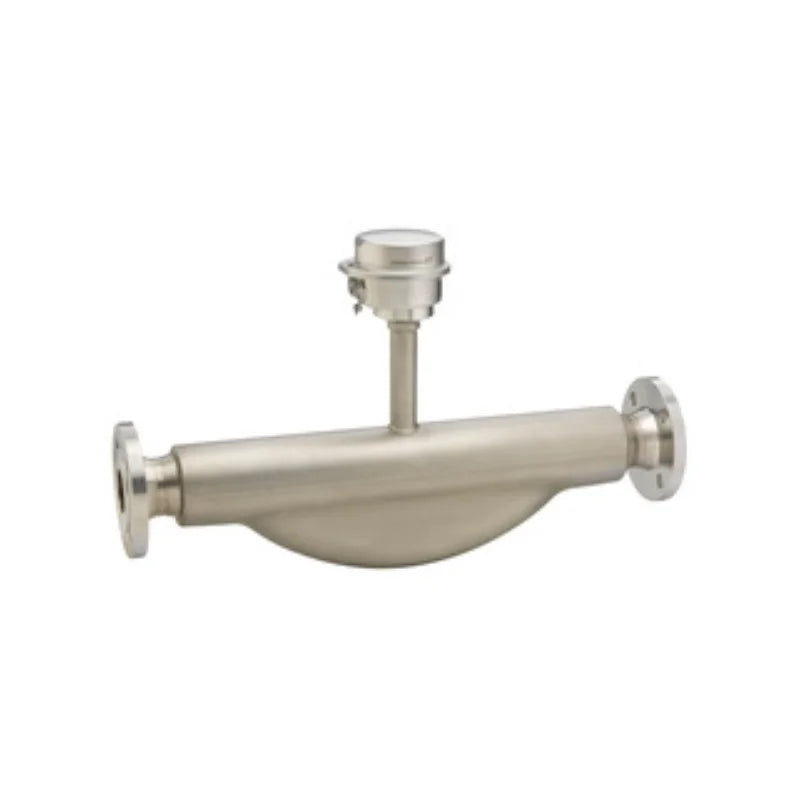

Promass F500 |
| Tipo |
Medidores Coriolis, caudalímetro Coriolis |
Principio de medición
|
Coriolis |
| Título del producto |

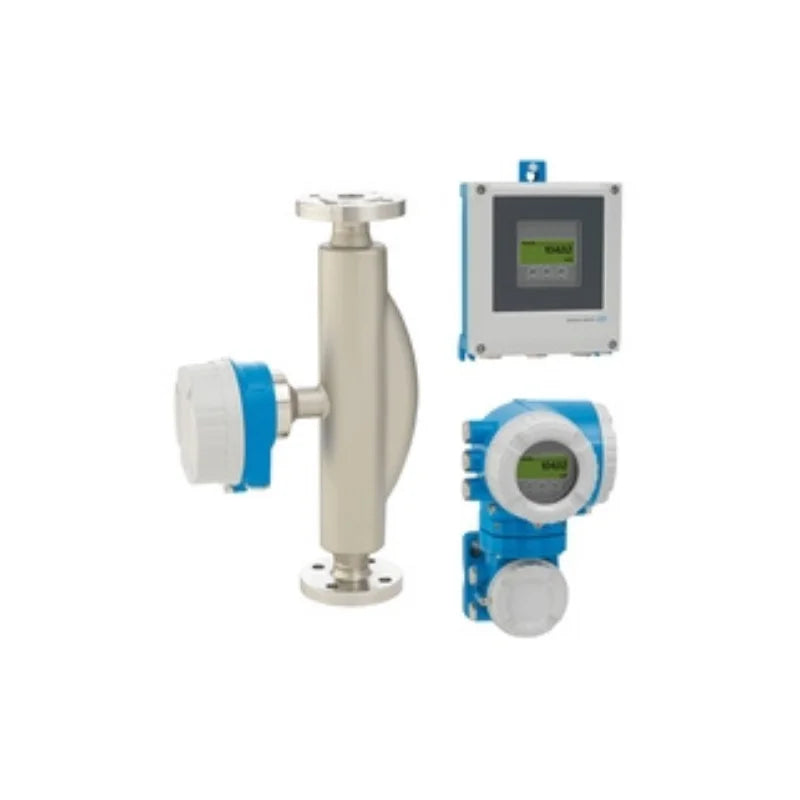

Caudalímetro con precisión y robustez premium, en versión remota con hasta 4 E/S.
Máximo rendimiento de medición para líquidos y gases en condiciones de proceso variables y exigentes. |
| Características del sensor |
Máxima seguridad de proceso: inmune a entornos fluctuantes y hostiles. Menos puntos de medición de proceso: medición multivariable
(caudal, densidad, temperatura). Instalación que ahorra espacio: no requiere tramos rectos de entrada/salida.
Flujo másico: error de medición ±0,05 % (PremiumCal). Temperatura del medio: –196 a 350 °C (–320 a 662 °F). Diámetro nominal: DN 8 a 250 (³⁄₈ a 10"). |
| Características del transmisor |
Acceso total a la información de proceso y diagnóstico: numerosas E/S y buses de campo libremente combinables. Complejidad y
variedad reducidas: funcionalidad de E/S libremente configurable. Verificación integrada: tecnología Heartbeat.

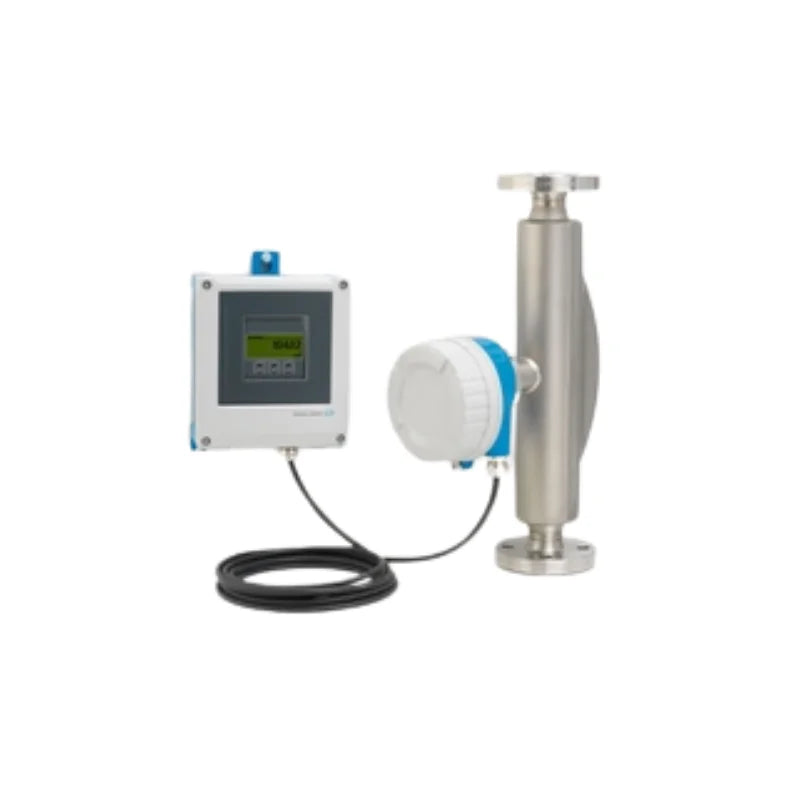

Versión remota con hasta 4 E/S. Pantalla retroiluminada con control táctil y acceso WLAN. Cable estándar entre sensor y
transmisor. |
| Rango de diámetro nominal |
DN 8 a 250 (⅜ a 10") |
| Materiales en contacto con el fluido |
Tubo de medición: 1.4539 (904L); 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022)
Conexión: 1.4404 (316/316L); Aleación C22, 2.4602 (UNS N06022); 1.4301 (F304) |
| Variables medidas |
Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico corregido, densidad de referencia, concentración |
| Error máximo de medición |
Flujo másico (líquido): ±0,10 % (estándar), 0,05 % (opcional)
Flujo volumétrico (líquido): ±0,10 %
Flujo másico (gas): ±0,25 %
Densidad (líquido): ±0,0005 g/cm³ |
| Rango de medición |
0 a 2 200 000 kg/h (0 a 80 840 lb/min) |
| Presión máxima de proceso |
PN 100, Clase 600, 63K |
| Rango de temperatura del medio |
Estándar: –50 a +150 °C (–58…+302 °F)
Opción: –50 a +240 °C (–58…+464 °F)
Opción de alta temperatura: –50 a +350 °C (–58…+662 °F)
Opción: –196 a +150 °C (–320 a +302 °F) |
| Rango de temperatura ambiente |
Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –60 a +60 °C (–76 a +140 °F) |
| Material de la carcasa del sensor |
Estándar: 1.4301 (304), resistente a la corrosión
Opción: 1.4404 (316L)
Carcasa de conexión del sensor (estándar): AlSi10Mg, revestida
Carcasa de conexión del sensor (opcional): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) similar a 316L |
| Material de la carcasa del transmisor |
AlSi10Mg, revestida; 1.4409 (CF3M) similar a 316L; Policarbonato |
| Grado de protección |
Versión remota del sensor (estándar): IP66/67, carcasa tipo 4X
Versión remota del sensor (opcional): IP69.
Versión remota del transmisor: IP66/67, carcasa tipo 4X |
| Visualización/Operación |
Pantalla retroiluminada de 4 líneas con control táctil (funcionamiento desde el exterior)
Configuración posible a través de la pantalla local y las herramientas de operación |
| Salidas |
4 salidas:
4-20 mA HART (activo/pasivo)
4-20 mA WirelessHART
4-20 mA (activo/pasivo)
Salida de pulso/frecuencia/interruptor (activo/pasivo)
Salida de doble pulso (activo/pasivo)
Salida de relé |
| Entradas |
Entrada de estado
Entrada de 4-20 mA |
| Comunicación digital |
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA |
| Fuente de alimentación |
CC 24 V
CA 100 a 230 V
CA 100 a 230 V / CC 24 V (área no peligrosa) |
| Aprobaciones para áreas peligrosas |
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC |
| Seguridad del producto |
Marcado CE, C-tick, EAC |
| Seguridad funcional |
Seguridad funcional según IEC 61508, aplicable en aplicaciones relacionadas con la seguridad según IEC 61511 |
| Aprobaciones y certificados metrológicos |
Calibración realizada en instalaciones de calibración acreditadas (según ISO/IEC 17025)
La tecnología Heartbeat cumple con los requisitos de trazabilidad de medición según ISO 9001:2015 – Sección 7.1.5.2 a
(Atestación TÜV SÜD)
MI-005 (líquidos distintos del agua, hidrocarburos, GLP, líquidos criogénicos)
NTEP (líquidos distintos del agua, GLP, líquidos criogénicos)
MC (líquidos distintos del agua, gases, líquidos criogénicos)
MI-002, PTB |
| Aprobaciones y certificados marítimos |
Aprobación LR, aprobación DNV, aprobación ABS, aprobación BV, aprobación CCS |
| Aprobaciones y certificados de presión |
PED, CRN, AD 2000 |
| Certificados de materiales |
Material 3.1
NACE MR0175/MR0103, PMI; prueba de soldadura según EN ISO, ASME, NORSOK |
| Aprobaciones y certificados higiénicos |
3-A, EHEDG, cGMP |
